Podizno klizni sustav 4600 HI sa PTM
Novi sustav podizno kliznih vrata ima najvišu toplinsku izolaciju i cijeli niz vrata s nenadmašivom vrijednosti toplinske izolacije od (Uw) od 0.8 (W/m²K).
Maksimalna učinkovitost je omogućena zahvaljujući odličnoj kombinaciji prekinutog toplinskog mosta s poliamidima od 35 i 24 mm, umreženih PE profila, velikih staklenih površina i stakla debljine do 55 mm što nam daje mogućnost postavljanja duplih međuprostora i trostrukog stakla, što jamči izuzetnu toplinsku izolaciju i poboljšava zaštitu od buke.
Mogućnost postavljanja krila velikih dimenzija čini ovaj sustav idealnim za zatvaranje površina sa velikim osvjetljenjem interijera uz maksimalnu toplinsku i zvučnu izolaciju.
Ova klizna vrata bazirana su na mehanizmu koji dopušta podizanje pri otvaranju i spuštanje pri zatvaranju, zatvorena su na dnu i sa strane. Tako zatvorena u bilo kojoj poziciji poboljšavaju nepropusnost i zvučnu izolaciju. Sustav je robusan i lagan istovremeno s jednostavnim otvaranjem i savršenim kliznim otvaranjem krila po kanalu od nehrđajućeg čelika koji sprječava propadanje.
Predstavlja suvremeni estetski dizajn krila i spojeva.

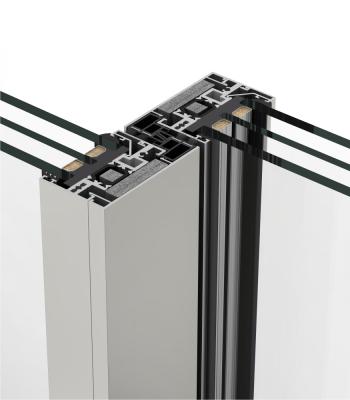

Mogućnost dva izbora vidljivog presjeka centralnog spoja od 110 mm i minimalnog od samo 50 mm.
Kvaliteta/Brand:
Cortizo
TEHNIČKI PODACI
TEHNIČKI PODACI
Maksimalno ostakljenje: 55 mm
Moguće izvedbe otvaranja
Klizno 2, 3, 4 i 6 krila.
Mogućnost jednog kanala (krilo + fiksni dio)
Mogućnost tri kanala.

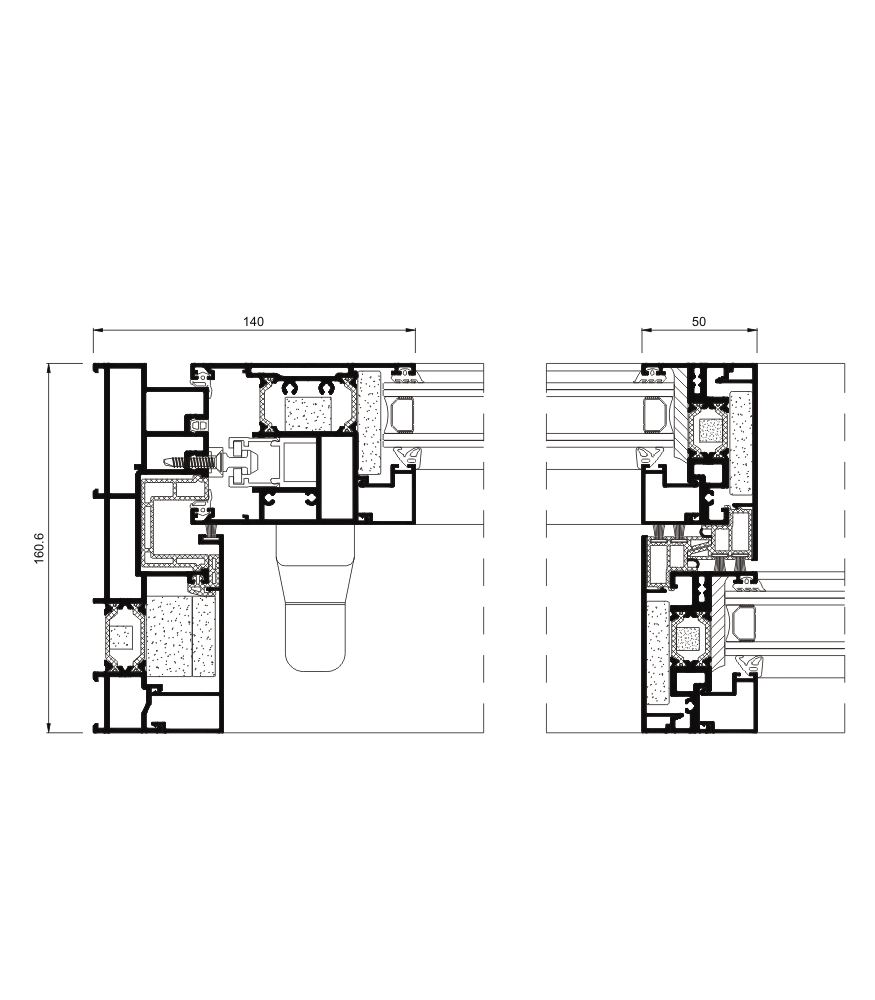

Presjeci
Okvir 160,6 mm - 251 mm tri kanala
Krilo 70mm
Debljina stijenke profila: Vrata 2,0 mm
Dužina šipke poliamida: Okvir 35 mm / Krilo 24 mm
Maksimalne dimenzije
Širina (L) = 3.300 mm
Visina (H) = 3.300 mm
Maksimalna težina/krilo: 400 Kg
Provjeriti kilažu i maksimalne dimenzije za druge vrste tipologija.
Završna obrada
Dvobojno
Plastificirane boje (RAL, prošarane i naborane)
Plastificirana imitacija drveta
Antibakterijsko plastficiranje
Eloksaža
REZULTATI TESTIRANJA
Toplinska izolacija:
Uw od 0,9 (W/m²K)
Provjeriti tipologiju, dimenzije i staklo
Maksimalna zvučna izolacija: Rw=43 dB
Zrakonepropusnost: (EN 12207:2000): Klasa 4
Vodonepropusnost: (EN 12208:2000): Klasa 9A
Otpornost na vjetar: (EN 12210:2000): Klasa C5
Referentni test 4.0 x 2.4 m
2 krila
MOGUĆE IZVEDBE OTVARANJA
Klizno 2, 3, 4 i 6 krila.
Mogućnost jednog kanala (krilo + fiksni dio)
Mogućnost tri kanala.
PRESJECI/DEBLJINA STIJENKE PROFILA
Presjeci
Okvir - 160,6 mm. tri kanala 251 mm
Krilo - 70 mm
Debljina stijenke profila: Vrata 2,0 mm
Dužina šipke poliamida
Okvir 35 mm
Krilo 24 mm
MAKSIMALNE DIMENZIJE/MAKSIMALNA TEŽINA
Maksimalne dimenzije/krilo
Širina (L)= 3.300 mm
Visina (H)= 3.300 mm
Maksimalna težina/krilo: 400 Kg
*Provjeriti težinu i maksimalne dimenzije prema tipu
REZULTATI TESTIRANJA
Zrakonepropusnost (EN 12207:2000): KLASA 4
Vodonepropusnost (EN 12208:2000): KLASA 9A
Otpornost na vjetar (EN 12210:2000): KLASA C5
Referentni test 4.0 x 2.4 m 2 krila
